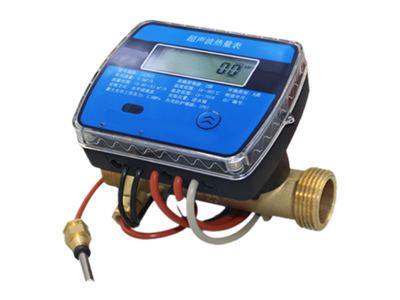

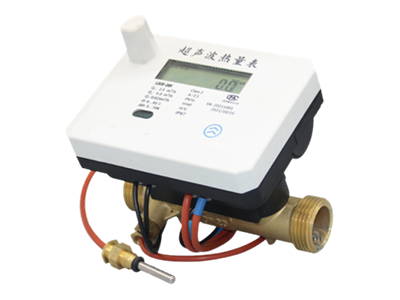

LXCR 系列超声波热量表
华自感创LXCR 系列超声波热量表是一种用于测量和计算热量消耗的仪表。
它的工作原理是基于超声波在流体中的传播速度会随流体温度变化而改变的特性。通过发射和接收超声波信号,并测量其传播时间和速度的差异,进而精确计算出流经热量表的流体流量。同时,结合测量得到的进、回水温度,依据热力学公式就能准确计算出所消耗的热量。测量精度高,能够提供准确可靠的热量数据;无机械运动部件,因此稳定性好、使用寿命长、维护成本低;压损小,对系统的影响较小。
所属分类:
水量计量类
关键词:
华自感创
产品详情
![]() |
![]() |
应用场景:
-
供热系统:可用于居民供暖计量,以及工业供热等场所,帮助实现供热计量收费管理,推进城市老旧供热管网改造。
-
空调系统:用于空调制冷或制热的计量,提前向厂方说明即可。
-
冷热水计量:可计量以水为媒介的热交换系统释放或吸收的热量,也可用于冷、热联供系统等计量。
-
工业生产:在一些需要精确测量流体热量的工业生产过程中得到应用。
特点:
-
产品应用于供热计量
-
管道材质:铜
-
超声计量,无机械磨损、具备优良的可靠性、稳定性
-
准确度等级:2级
-
量程比:R50/R100
-
温度范围:(5~95)℃
-
温差范围:(2~90)K
-
符合标准:GB/T 32224/EN1434
-
通讯接口多样性:MBUS、RS485、脉冲、LoRaWan、NB-loT、Zigbee
产品参数
性能 | 参数 | |||
公称口径 | 最小流量 |
常用流量 |
最大流量 |
表体长度 |
qmin(m3/h) |
q。(m³/h) |
qma(m3/h) |
mm |
|
DN15 |
0.012 |
0.6 |
1.2 |
110 |
0.015 |
1.5 |
3 |
||
0.03 |
1.5 |
3 |
||
DN20 | 0.025 |
2.5 |
5 |
130 |
0.05 |
2.5 |
5 |
||
DN25 | 0.035 |
3.5 |
7 |
160 |
0.07 |
3.5 |
7 |
||
DN32 | 0.12 |
6 |
12 |
180 |
DN40 | 0.2 |
10 |
20 |
200 |
准确度等级 | 2级 | |||
连接方式 | DN20-DN40为螺纹连接 | |||
压力损失 | ≤0.02MPa | |||
最大工作压力 | 1.6MPa | |||
温度传感器 | 1.5m标准两线式PT1000配对温度传感器(线长可预订) | |||
数据存储 | 连续储存前18个月的历史记录。 | |||
断电保护 |
停电后可保存断电前所记录的热量、累计流量及所对应 的时间,电源恢复后自动恢复计量功能,并保证断电时 时间的延续 |
|||
远传方式 | 红外、MBUS/RS-485、脉冲 | |||
电源 | 内置高能锂电池 | |||
保护等级 | IP65/IP67 | |||
环境等级 | A级 | |||
温度范围 | (4~95)℃ | |||
温差范围 | (2~90)K | |||
安装方式 | 进水或回水(默认进水,回水安装需在订货时注明) | |||
安装位置 | 水平或垂直 | |||
耐久性 | 使用周期≥6年 | |||
显示 | 8位LCD液晶显示器 | |||
抗磁干扰 | 当受到强度不大于100kA/m的磁场干扰时, 不应影响热量表的计量和远传特性 |
